Probes systems Trinity and Trinityᵐ
Maschinenqualifikation

Kabelloser Messkopf-Vergleich

Unsere drahtlosen Messkopfsysteme Trinity und Trinityᵐ sind hochpräzise, berührungslose Messsysteme, entwickelt zur vollautomatischen Überprüfung der Maschinenleistung. Beide Systeme verfügen über werkzeugwechselbare Messköpfe, die automatisch im Fertigungsprozess arbeiten. Vergleichen Sie beide Systeme, um herauszufinden, welches Ihre Anforderungen am besten erfüllt.

Hochpräzise Maschinenqualifikation



03.RA-on-6-axis-machine-toolDie geometrische Genauigkeit von Werkzeugmaschinen ist entscheidend für gleichbleibende Bauteilqualität, geringe Ausschussraten und minimale Stillstandszeiten. In mehrachsigen Bearbeitungsumgebungen können bereits geringe Abweichungen in linearen oder rotatorischen Bewegungen die Produktionsleistung erheblich beeinflussen.
Unsere Mess- und Analysegeräte zur Maschineninspektion bieten eine Auswahl an Systemen, die Sicherheit durch die Einhaltung von Toleranzen gewährleisten. Die Serien Position und Rotary Inspector sowie Analyzer verwenden das patentierte drahtlose Trinity- bzw. Trinityᵐ-Messkopfsystem von IBS Precision Engineering zur Messung von linearen und rotatorischen Achsen. Im Gegensatz zu anderen Systemen ermöglicht das einzigartige Design der Trinity-Messköpfe die gleichzeitige, berührungslose Messung in X-, Y- und Z-Richtung mit außergewöhnlicher Geschwindigkeit und Präzision. Die Systeme eignen sich für die schnelle und präzise Qualifikation von 3-, 4-, 5- und sogar 6-Achs-Maschinen.

Messkopf-Messung

Der Messkopf wird in die Spindel eingesetzt, während ein kalibrierter Masterball oder eine lineare Anordnung auf dem Maschinentisch platziert wird. Bewegt sich die Spindel entlang eines vordefinierten Pfads, misst der Messkopf, der den Tool Centre Point (TCP) darstellt, seine Position relativ zum Masterball. Dadurch werden Positionsfehler in Echtzeit über mehrere Achsen hinweg erfasst.

Mit diesen Daten kann der Bediener Abweichungen im Bearbeitungspfad sofort visualisieren. Fehler wie Pivot-Linien-Verschiebung, Rechtwinkligkeitsprobleme oder Linearitätsabweichungen werden sichtbar, sodass Korrekturmaßnahmen eingeleitet werden können, bevor die Produktion beeinträchtigt wird.

Zudem erkennen beide Trinity-Messkopfsysteme Probleme wie dynamische Instabilitäten, fehlerhafte Steuerungseinstellungen oder Lagerschäden – Probleme, die mit herkömmlichen Werkzeugen oft schwer zu diagnostizieren sind. Die Messunsicherheit beträgt weniger als 1 μm und liefert somit die nötige Präzision für anspruchsvolle Anwendungen.

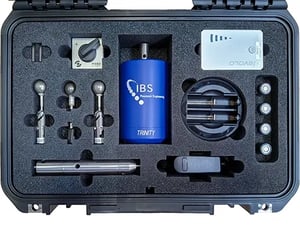

Trinity Messkopfsystem

03.Travel-case-Trinity-2025

  • Kalibrierter Trinity-Messkopf
  • Kabelloser Zugangspunkt
  • Kabelloser USB-Receiver
  • Master-Kugeln
  • Befestigungsmagnet +  Verlängerungsset
  • 4 Akkus (3100 mAh) einschließlich Ladegerät & Adapter
  • Transportkoffer

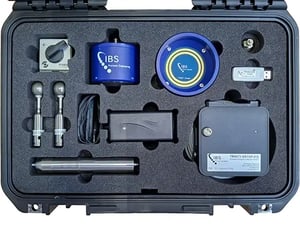

Trinityᵐ Messkopfsystem

03.Travel-case-Trinitym-2025

  • Kalibrierter Trinityᵐ-Messkopf
  • Bluetooth Dongle
  • Master-Kugeln
  • Befestigungsmagnet + Verlängerungsset
  • Kabelloser Ladestation
  • Not-Aus-Schalter (optional)
  • Transportkoffer

Trinity & Trinityᵐ Messkopf Spezifikationen

Spezifikationen Messkopf
Messbereich

Trinity

3,50 mm

Trinityᵐ

2,00 mm

Auflösung

Trinity

0,25 μm

Trinityᵐ

0,2 μm

Messrate

Trinity

2 kHz

Trinityᵐ

2 kHz

Messunsicherheit

Trinity

U₁D < 1,0 μm (innerhalb eines Bereichs von)

Trinityᵐ

U₁D < 1,0 μm (voller Bereich)

Messzeit kontinuierlich

Trinity

17 Stunden

Trinityᵐ

13 Stunden

Lebensdauer Ruhemodus

Trinity

42 Stunden

Trinityᵐ

100 Tage

Drahtlos-Details

Trinity

2,4 GHz Frequenzbereich, 802.11b/g/nStandard, WPA2 - Sicherheit

Trinityᵐ

2,4 GHz Frequenzbereich, Bluetooth5.0, engagierte Bindung, 6-stellige PIN Sicherheit

Messkopf-Montagestift

Trinity

ø = 16 mm

Trinityᵐ

ø = 10 mm

Abmessungen

Trinity

Länge: 135 mm; Durchmesser: 80 mm

Trinityᵐ

Länge: 60 mm; Durchmesser: 80 mm

Gewicht

Trinity

770 g

Trinityᵐ

325 g

Spezifikationen Masterkugel
Durchmesser (normal)

Trinity

22 mm

Trinityᵐ

22 mm

Länge

Trinity

75 mm

Trinityᵐ

75 mm

Trinity

Trinityᵐ

Spezifikationen Messkopf

Messbereich

3,50 mm

2,00 mm

Auflösung

0,25 μm

0,2 μm

Messrate

2 kHz

2 kHz

Messunsicherheit

U₁D < 1,0 μm (innerhalb eines Bereichs von)

U₁D < 1,0 μm (voller Bereich)

Messzeit kontinuierlich

17 Stunden

13 Stunden

Lebensdauer Ruhemodus

42 Stunden

100 Tage

Drahtlos-Details

2,4 GHz Frequenzbereich, 802.11b/g/nStandard, WPA2 - Sicherheit

2,4 GHz Frequenzbereich, Bluetooth5.0, engagierte Bindung, 6-stellige PIN Sicherheit

Messkopf-Montagestift

ø = 16 mm

ø = 10 mm

Abmessungen

Länge: 135 mm; Durchmesser: 80 mm

Länge: 60 mm; Durchmesser: 80 mm

Gewicht

770 g

325 g

Spezifikationen Masterkugel

Durchmesser (normal)

22 mm

22 mm

Länge

75 mm

75 mm

Trinity oder Trinityᵐ Messkopf?

Trinity und Trinityᵐ bieten robuste Lösungen für technische Maschinenqualifikationen. Ihr kabelloses Design, die hohe Messgenauigkeit und die Portabilität ermöglichen eine effiziente Integration in Fertigungsumgebungen, in denen Präzision und Verfügbarkeit entscheidend sind. Diese Werkzeuge sind zuverlässige Bestandteile in vorausschauenden Wartungsstrategien, die sowohl Kosteneffizienz als auch Produktionskonstanz unterstützen.

Trinity

Für größere Maschinen oder Anwendungen mit größerem Messbereich ist der Trinity-Messkopf die bessere Wahl. Er bietet eine Reichweite von 3,5 mm und WLAN-Konnektivität, ideal für großflächige Anwendungen.

Trinityᵐ

Durch sein kleineres Design eignet sich der Trinityᵐ-Messkopf für kompakte Maschinen mit begrenztem Raum. Er bietet eine höhere Messgenauigkeit (exportkontrolliert) und eine verlängerte Akkulaufzeit dank energiesparender Technologie. Für zusätzliche Betriebssicherheit ist optional ein Not-Aus-Schalter verfügbar.

Fragen?

Kontaktieren Sie uns, wenn Sie Fragen zu diesen Messkopfsystemen haben oder wenn Sie detailliertere Spezifikationen oder Integrationsberatung wünschen.
